Transformadores de tensión de medida y/o protección. Servicio interior hasta 36 kV, aislados en resina epoxi.

      • Un polo (fase-tierra)
      • Dos polos (fase-fase)
      • Enchufable

Mostrando todos los resultados 6

VKPE-12.
Tensión de Aislamiento 12kV.
Conexión Fase-Tierra.

Transformador de tensión para medida y/o protección de A.T. hasta 12 kV destinado a alimentar instrumentos de medida, contadores, relés y otros aparatos análogos. Diseñado para servicio interior.

El transformador VKPE-12 es un transformador fase-tierra, es decir, está destinado a tener uno de los extremos del arrollamiento primario unido directamente a tierra.

El arrollamiento primario está ocluido en resina epoxi de clase de aislamiento E, el núcleo y el secundario(s) están fuera de la envolvente.

Debido a las características de esta forma constructiva no existe riesgo de proyección de fragmentos.

La gama de transformadores VKPE ha sido diseñada teniendo en cuenta el Medio Ambiente debido a la no utilización de aceites ni gases fluorados como material aislante.

Tiene gran resistencia mecánica y es inatacable por: humedad, aceite, polvo y la mayoría de los productos químicos.

Fabricado según normas UNE-EN 61869-1 y UNE-EN 61869-3.



Catálogo VKPE-12
Manual Instrucciones Transformadores
Catálogo Accesorios Transformadores
Plano (.dwg)

VKPE-24.
Tensión de Aislamiento 24kV.
Conexión Fase-Tierra.

Transformador de tensión para medida y/o protección de A.T. hasta 24 kV destinado a alimentar instrumentos de medida, contadores, relés y otros aparatos análogos. Diseñado para servicio interior.

El transformador VKPE-24 es un transformador fase-tierra, es decir, está destinado a tener uno de los extremos del arrollamiento primario unido directamente a tierra.

El arrollamiento primario está ocluido en resina epoxi de clase de aislamiento E, el núcleo y el/los secundario/s están fuera de la envolvente. Debido a las características de esta forma constructiva no existe riesgo de proyección de fragmentos.

La gama de transformadores VKPE ha sido diseñada teniendo en cuenta el Medio Ambiente debido a la no utilización de aceites ni gases fluorados como material aislante.

Tiene gran resistencia mecánica y es inatacable por: humedad, aceite, polvo y la mayoría de los productos químicos.

Fabricado según normas UNE-EN 61869-1 y UNE-EN 61869-3.



Catálogo VKPE-24
Manual Instrucciones Transformadores
Catálogo Accesorios Transformadores
Plano (.dwg)

VKPE-36.
Tensión de Aislamiento 36kV.
Conexión Fase-Tierra.

Transformador de tensión para medida y/o protección de A.T. hasta 36 kV destinado a alimentar instrumentos de medida, contadores, relés y otros aparatos análogos. Diseñado para servicio interior.

El transformador VKPE-36 es un transformador fase-tierra, es decir, está destinado a tener uno de los extremos del arrollamiento primario unido directamente a tierra.

El arrollamiento primario está ocluido en resina epoxi de clase de aislamiento E, el núcleo y el secundario(s) están fuera de la envolvente. Debido a las características de esta forma constructiva no existe riesgo de proyección de fragmentos.

La gama de transformadores VKPE ha sido diseñada teniendo en cuenta el Medio Ambiente debido a la no utilización de aceites ni gases fluorados como material aislante.

Tiene gran resistencia mecánica y es inatacable por: humedad, aceite, polvo y la mayoría de los productos químicos.

Fabricado según normas UNE-EN 61869-1 y UNE-EN 61869-3.



Catálogo VKPE-36
Manual Instrucciones Transformadores
Catálogo Accesorios Transformadores
Plano (.dwg)

VKE-24.
Tensión de Aislamiento 24kV.
Conexión Fase-Tierra. Tipo Enchufable.

Transformador de tensión para medida y/o  protección de A.T. hasta 24 kV destinado a ser instalado en celdas de alta tensión aisladas en gas.

El modelo VKE-24 permite la conexión del primario a través de una borna enchufable diseñada según la norma UNE-EN 50181.

Está apantallado mediante una envolvente metálica que cubre el cuerpo de resina y que permite instalar los transformadores sin distancia de seguridad entre ellos, ya que la superficie del aparato se encuentra puesta a tierra, y permite una mejor optimización del espacio.

Bajo pedido se puede suministrar sin apantallar con el fin de ser instalado en celdas al aire, teniendo en cuenta las distancias de seguridad pertinentes.

El arrollamiento primario está ocluido en resina epoxi de clase de aislamiento E, mientras que el núcleo y el/los secundario/s están fuera de la envolvente. Debido a las características de esta forma constructiva no existe riesgo de proyección de fragmentos.

Posibilidad de montaje en cualquier posición.

Fabricado según norma UNE-EN 61869-1 y UNE-EN 61869-3.



Catálogo VKE-24
Manual Instrucciones Transformadores
Plano (.dwg)

VKE-36.
Tensión de Aislamiento 36kV.
Conexión Fase-Tierra. Tipo Enchufable.

Transformador de tensión para medida y/o protección de A.T. hasta 36 kV destinado a ser instalado en celdas de alta tensión aisladas en gas.

El modelo VKE-36 permite la conexión del primario a través de una borna enchufable diseñada según la norma UNE-EN 50181.

Está apantallado mediante una envolvente metálica que cubre el cuerpo de resina y que permite instalar los transformadores sin distancia de seguridad entre ellos, ya que la superficie del aparato se encuentra puesta a tierra, y permite una mejor optimización del espacio.

Bajo pedido se puede suministrar sin apantallar con el fin de ser instalado en celdas al aire, teniendo en cuenta las distancias de seguridad pertinentes.

El arrollamiento primario está ocluido en resina epoxi de clase de aislamiento E, mientras que el núcleo y el/los secundario/s están fuera de la envolvente. Debido a las características de esta forma constructiva no existe riesgo de proyección de fragmentos.

Posibilidad de montaje en cualquier posición.

Fabricado según norma UNE-EN 61869-1 y UNE-EN 61869-3.



Catálogo VKE-36
Manual Instrucciones Transformadores
Plano (.dwg)

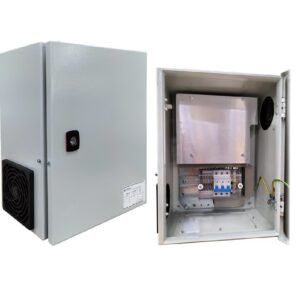

ARM.
Armario de resistencias de carga.

El ARM es un armario de resistencias de carga compuesto de una a tres agrupaciones de 3 resistencias, con su respectivo regletero y su interruptor magnetotérmico de 2 A, ubicados en un armario metálico con ventilación (natural o forzada, dependiendo de las características solicitadas) y con las conexiones protegidas por una cubierta precintable.

El armario está fabricado en chapa (de acero lacada o acero inoxidable, según requisitos) con cierre de doble paletón de 3 mm accionado por aldabilla, y precintado mediante tornillo ranurado para evitar posibles manipulaciones.

Está diseñada para servicio interior. Bajo demanda se puede fabricar para servicio exterior, así como con diferentes configuraciones.

Su función es la de consumir la potencia necesaria para que el transformador trabaje, como mínimo, al 25% de su carga de precisión en los casos en que las cargas conectadas al aparato (contadores, relés, etc.) no lleguen al mínimo necesario para garantizar la precisión de la medida.



Catálogo ARM
Manual Instrucciones ARM
